En plantegning af et hus er husets «kort». Den viser huset set oppefra, som om taget var løftet af, og man kigger ned i rummene. Den er den vigtigste tegning, når man bygger, bygger om eller sælger – og den er lettere at forstå og tegne, end mange tror.
Kort fortalt
- En plantegning er et vandret snit gennem huset i ca. 1 meters højde.
- Den viser vægge, døre, vinduer, rum, mål og ofte inventar.
- Den tegnes i målestok – oftest 1:50 eller 1:100.
- Du kan sagtens tegne den selv med et gratis program.
Hvad viser en plantegning af et hus?
- Vægge – tykke ydervægge og tyndere indervægge. Bærende vægge er ofte vist tydeligere.
- Døre – med en bue, der viser, hvilken vej døren åbner.
- Vinduer – som tynde streger i væggen.
- Rum – med navn og ofte areal i m².
- Mål – udvendige mål og ofte rummenes mål.
- Inventar – køkken, bad, garderobeskabe og nogle gange møbler.
- Nordpil, målestok og tegningshoved – så man ved, hvordan tegningen skal læses.
Sådan læser du en plantegning
Målestok
Målestokken fortæller, hvor meget tegningen er formindsket. I 1:100 svarer 1 cm på papiret til 1 meter i virkeligheden, og i 1:50 svarer 2 cm til 1 meter. En plantegning af et helt hus tegnes oftest i 1:100, mens et enkelt rum eller en detalje tegnes i 1:50 eller 1:20.
Mål
Mål på danske tegninger står normalt i millimeter – «4.500» betyder 4,5 meter. Udvendige mål står uden for huset, og målene går typisk fra ydervæggens yderside.
Areal
Rummenes areal måles mellem væggene (nettoareal). Husets bebyggede areal måles til ydervæggenes yderside. Det er det areal, der tæller med i bebyggelsesprocenten.
Sådan tegner du en plantegning af dit hus
- Find gamle tegninger, hvis der er nogen. Se Hvor finder jeg plantegning over mit hus?.
- Mål huset op udvendigt – længde, bredde og vinkler. Brug en lang målebånd eller en laserafstandsmåler.
- Mål hvert rum indvendigt og noter, hvor døre og vinduer sidder, og hvor brede de er.
- Tegn ydervæggene i den rigtige tykkelse.
- Tegn indervæggene og tjek, at rummenes mål passer.
- Sæt døre og vinduer i og vis, hvilken vej dørene åbner.
- Skriv rumnavne og arealer, og sæt mål på.
- Print i målestok med tegningshoved, nordpil og dato.
Tip: Tjek opmålingen ved at lægge rummenes indvendige mål og vægtykkelserne sammen. Summen skal passe med husets udvendige mål. Passer det ikke, er der målt forkert et sted.
Hvilket program skal jeg bruge?
Du kan tegne en plantegning i hånden på millimeterpapir, men et program gør det meget lettere at rette og printe i målestok. Se de gratis muligheder i Program til plantegning gratis.
Plantegning af hus – typiske husformer

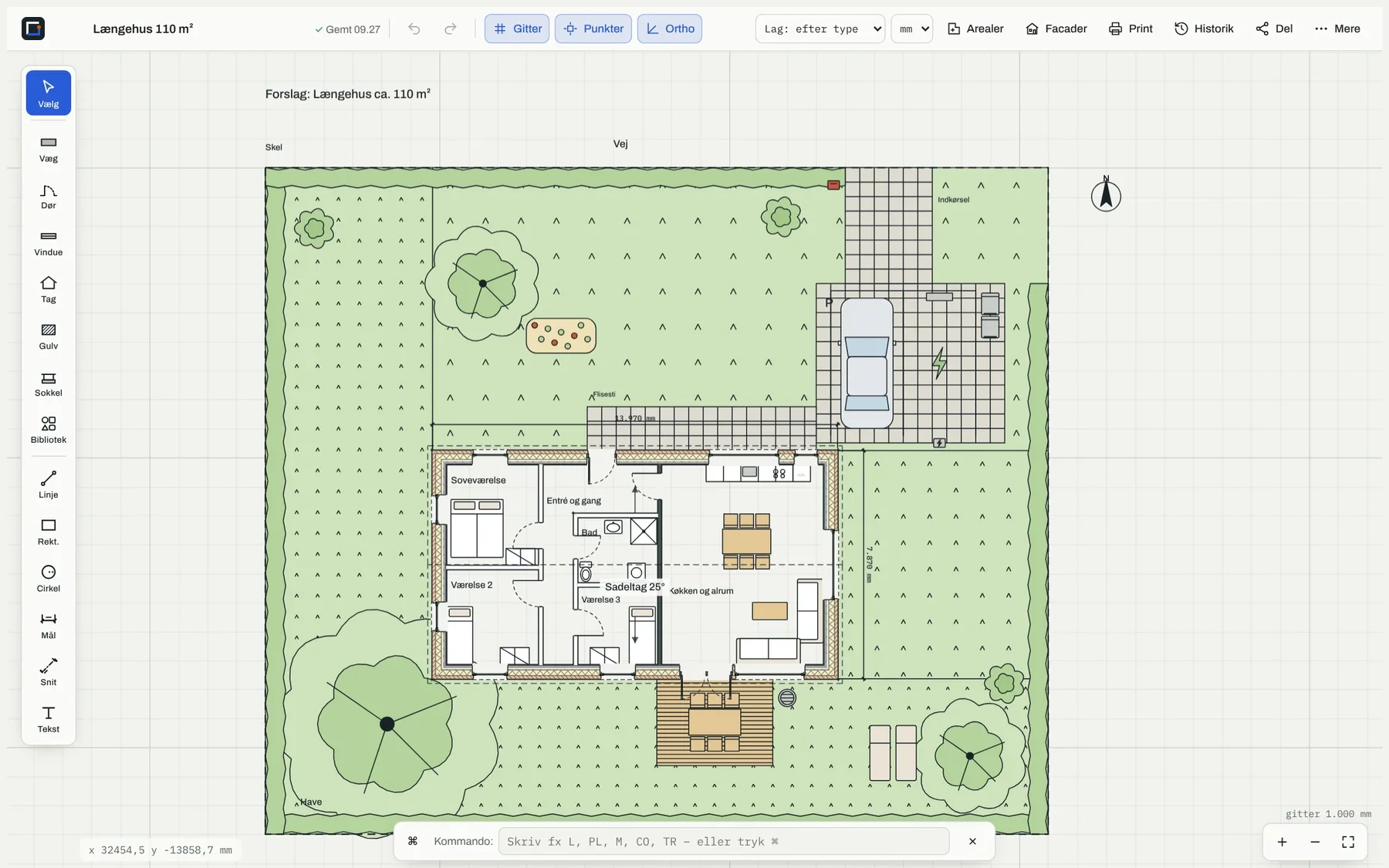

Den rigtige plantegning afhænger af husets form og grunden. Et længehus har alle rum på én lang række, et vinkelhus deler sig i to fløje, og et H-hus har to fløje forbundet af en midterdel. Se eksempler og gode råd i Idéer til plantegning: længehus, H-hus, lille hus og 200 kvm.
